Jako podstawowy element układów hydraulicznych, pneumatycznych i przekładni płynnych, stabilność działania tulejowych zaworów zwrotnych bezpośrednio wpływa na wydajność operacyjną i bezpieczeństwo systemu. W oparciu o praktykę branżową i innowacje technologiczne, artykuł ten systematycznie wyjaśnia strategie wydłużania żywotności tulejowych zaworów zwrotnych, warunki zapobiegania wyciekom i rozwiązania, zapewniając odniesienia techniczne do zastosowań przemysłowych.
I. Strategia przedłużania życia: zarządzanie-pełnym cyklem od materiałów po procesy
1. Wybór materiału i obróbka powierzchni Materiał, z którego wykonany jest zawór-jednokierunkowy-karty, musi odpowiadać właściwościom medium. Na przykład w kwaśnym środowisku gazowym należy wybrać materiały zgodne z normami NACE MR0175/ISO 15156, takie jak stal nierdzewna 316L lub stopy Hastelloy, aby były odporne na kruchość wodorową i korozję naprężeniową. Dzięki konstrukcji-uszczelnionych, elastycznych gniazd zaworów buforowych i igłowej-konstrukcji uszczelniającej, O-ring jest używany wyłącznie jako uszczelnienie-wspomagane szlifowaniem, skutecznie rozwiązując problem podatności tradycyjnych uszczelek gumowych na starzenie się i wydłużając żywotność zaworu o ponad 30%.
Istotna jest także technologia obróbki powierzchni. Proces polerowania elektrolitycznego może zmniejszyć chropowatość wewnętrznej ścianki zaworu do Ra mniejszego lub równego 0,2 μm, zmniejszając opór przepływu medium i stopień zużycia rdzenia zaworu. W przypadku zastosowań wysokociśnieniowych niektórzy producenci osadzają stopy na bazie kobaltu-na powierzchni uszczelniającej za pomocą technologii napawania laserowego, uzyskując twardość HRC 60 lub wyższą, co znacznie poprawia-działanie antykorozyjne.
2. Optymalizacja fazy przepływu i konserwacja systemu W systemach precyzyjnych, takich jak chromatografia cieczowa, lepkość zaworów jest częstą usterką. Praktyka branżowa pokazuje, że stosowanie metanolu jako rozpuszczalnika konserwującego system może skutecznie zapobiegać lepkości, podczas gdy czysty acetonitryl przyspiesza starzenie się części gumowych. Przy przełączaniu pomiędzy solami buforowymi a fazami organicznymi należy zastosować 10-sekundowe płukanie czystą wodą, aby uniknąć blokowania rdzenia zaworu przez krystalizację soli. Zaleca się, aby po codziennej pracy zastosować trzy-etapowy proces czyszczenia ultradźwiękowego przy użyciu „metanolu-wody-metanolu” w połączeniu z płukaniem wstecznym za pomocą strzykawki o pojemności 10 ml w celu usunięcia ponad 95% zanieczyszczeń w postaci cząstek stałych.
W przypadku zaworów-jednokierunkowych-z kartą wysokociśnieniową-należy wdrożyć system konserwacji zapobiegawczej. Przypadek przedsiębiorstwa petrochemicznego pokazuje, że dzięki zainstalowaniu czujników wycieków i ustawieniu progu alarmowego na 0,5 ml/min, w połączeniu z kwartalną weryfikacją momentu obrotowego, średni-czas bezawaryjny zaworu został wydłużony z 18 miesięcy do 36 miesięcy.

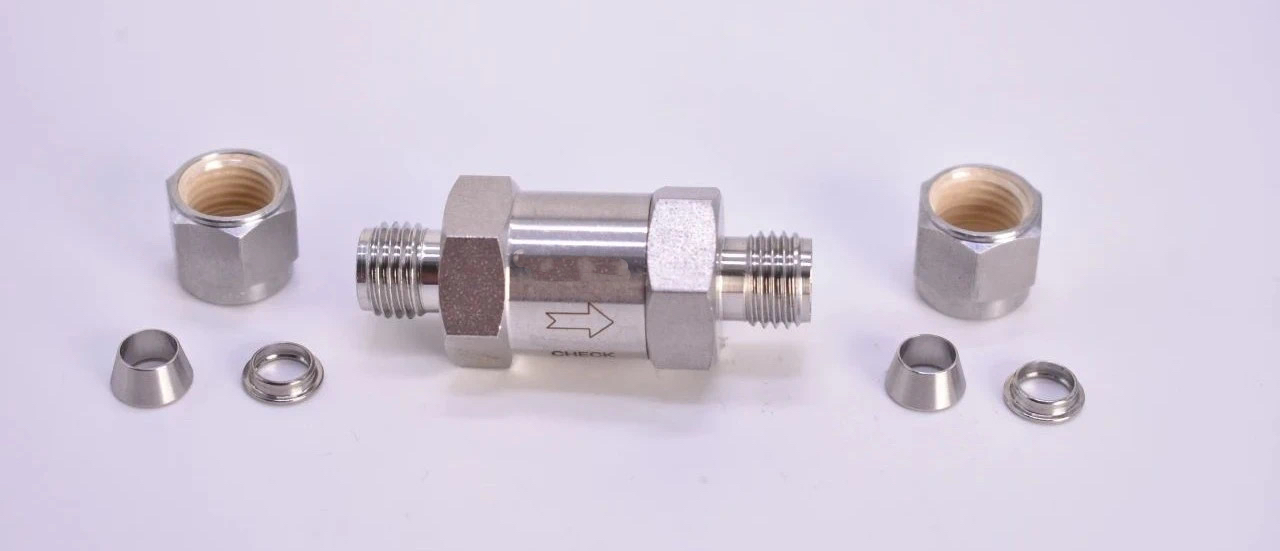

3. Standaryzacja procesu instalacji Jakość montażu głowicy-typu karty wpływa bezpośrednio na skuteczność uszczelnienia.
„Trzy-etapowa metoda pozycjonowania”:
Kontrola głębokości wsunięcia:Zaznaczyć linię wstawiania o średnicy 12 mm na końcu rury, aby upewnić się, że rura jest całkowicie opuszczona.
Moment dokręcania dokręca się etapami:Najpierw użyj palców, aby dokręcić nakrętkę-kartową, a następnie użyj klucza dynamometrycznego, aby dokręcić ją w dwóch etapach do standardowej wartości (np. rura 1/4 cala to 15 N·m).
Kontrola jednolitości występów:Po demontażu sprawdź, czy krawędź karty-tworzy jednolite wcięcie 360 stopni na ściance rury. Analiza wypadku związanego z wyciekiem układu hydraulicznego pokazuje, że rura nie wsunięta całkowicie do dna spowodowała, że krawędź karty-wbiła się w ściankę rury jedynie o 50%, co było główną przyczyną uszkodzenia uszczelnienia. Dzięki wprowadzeniu laserowego znakowania głębokości wsunięcia awaryjność tego typu usterek spadła o 82%.
II. Warunki zapobiegania wyciekom:-sterowanie w pętli zamkniętej od projektu do eksploatacji
1. Zarządzanie progiem różnicy ciśnień w przód Ciśnienie otwarcia zaworu jednodrogowego-z tuleją zaciskową musi odpowiadać warunkom systemu. Na przykład w krośnie wodnym ciśnienie otwarcia wynoszące 0,3 bara może zapewnić płynny przepływ wody, podczas gdy zamek hydrauliczny musi utrzymać różnicę ciśnień w kierunku przodu wynoszącą 10 barów lub więcej, aby utrzymać stan zablokowania. Opatentowana konstrukcja Brennan umożliwia płynną regulację ciśnienia otwarcia w zakresie od 1 psig do 25 psig za pomocą mechanizmu regulacji siły napięcia wstępnego sprężyny, dostosowując się do różnych średnich lepkości (1 - 1000 cSt) i natężeń przepływu (0.1 - 100 l/min).
2. Projekt konstrukcji odwróconego uszczelnienia Tradycyjne stożkowe uszczelnienia powierzchniowe stwarzają problemy związane z dokładnością przetwarzania. Brennan przyjmuje dwuetapową-strukturę uszczelniającą:
Uszczelnienie podstawowe:Gniazdo zaworu ze stopu twardego i kula tworzą styk liniowy, przenosząc ponad 90% ciśnienia wstecznego.
Uszczelnienie wtórne:Pierścień uszczelniający-z fluorogumy służy jako uszczelnienie awaryjne, zapewniając dodatkową ochronę w przypadku awarii uszczelnienia głównego. Testy-stron zewnętrznych pokazują, że ta konstrukcja może osiągnąć zerowy wyciek przez 24 godziny przy ciśnieniu 6000 psig, co znacznie przekracza standardy branżowe (pozwalając na 1 kroplę wycieku na minutę).
3. Kompensacja wibracji i rozszerzalności cieplnej W warunkach wibracji złącze tulei zaciskowej jest podatne na wycieki z powodu mikro-zużycia. Firma Shanghai Wotao Valves rozwiązuje ten problem poprzez następującą konstrukcję: Kompensator z rurą falową: Pomiędzy złączem a korpusem zaworu dodawana jest rura falista ze stali nierdzewnej, która pochłania przemieszczenie osiowe ±2 mm. Powłoka-samosmarująca: na powierzchnię tulei zaciskowej natryskuje się stały środek smarny z dwusiarczkiem molibdenu, który zmniejsza współczynnik tarcia poniżej 0,05. Przykład zastosowania urządzeń do energetyki wiatrowej wskazuje, że dzięki tej technologii żywotność złącza została wydłużona z 2 do 8 lat, a złącze nadal zachowuje szczelność nawet przy ekstremalnych różnicach temperatur od -40 do +80 stopnia.
III. Rozwiązanie w przypadku wycieków: od postępowania w sytuacjach awaryjnych po optymalizację systemu
1. Technologia wykrywania i lokalizacji online:
Wykrywanie ultradźwiękowe:Wykorzystuje-fale dźwiękowe o wysokiej częstotliwości (40 kHz) do wykrywania drobnych wycieków z czułością 0,01 ml/min.
Wykrywanie wycieków za pomocą spektrometrii masowej helu: Using a mass spectrometer to detect helium tracer in high-pressure systems (>100bar), z dokładnością pozycjonowania ±5mm.
Obraz termowizyjny w podczerwieni:Szybka identyfikacja obszaru wycieku na podstawie nieprawidłowej temperatury (temperatura w miejscu wycieku jest niższa od temperatury medium).
2. Zestaw szybkiej naprawy:W odpowiedzi-na potrzeby konserwacji na miejscu firma Jiangsu Jietuo Valves opracowała modułowy zestaw naprawczy, który obejmuje:
Awaryjny pierścień uszczelniający:Wstępnie-wypełniony pierścień silikonowy, który można wymienić w ciągu 5 minut.
Narzędzie do regeneracji wtyczki karty:Przywrócenie elastyczności wtyczki karty poprzez rozpieracze hydrauliczne, wydłużające jej żywotność.
Spawarka laserowa:Naprawa drobnych pęknięć na miejscu-, przy wytrzymałości spoiny sięgającej 90% materiału podstawowego.
3. Plan optymalizacji-na poziomie systemu
Konstrukcja amortyzacji rurociągu:Zamontować tłumik pulsacji na wylocie pompy, zmniejszając amplitudę wahań ciśnienia z ±15 bar do ±3 bar.
Inteligentny system spłukiwania:Zainstaluj czujniki ciśnienia przed i za{{0}zaworem jednokierunkowym. Gdy różnica ciśnień przekroczy ustawioną wartość, automatycznie rozpocznie się procedura płukania rewersyjnego.
Konserwacja cyfrowego bliźniaka:Zbieraj dane operacyjne za pomocą czujników IoT, używaj algorytmów AI do przewidywania pozostałej żywotności i wysyłaj ostrzeżenie o wymianie z 30-dniowym wyprzedzeniem.
IV. Trendy branżowe i pionierskie technologie
Zastosowania wytwarzania przyrostowego:Firma GE Additive wykorzystuje technologię druku 3D z metalu do produkcji korpusu-zaworu jednokierunkowego, uzyskując złożoną konstrukcję kanału przepływowego, co skutkuje zmniejszeniem spadku ciśnienia o 18%.
Technologia nano-powłoki:Powłoka DLC (diamentopodobna-węglowa) opracowana przez niemiecką firmę Durr zmniejsza stopień zużycia rdzenia zaworu do 0,01 μm na tysiąc godzin.
Adaptacyjny system uszczelniający:Magnetyczne uszczelnienie płynem opracowane przez firmę Parker Hannifin reguluje szczelinę uszczelniającą za pomocą pola elektromagnetycznego, dostosowując się do różnych poziomów ciśnienia.
Wniosek
Wydłużenie żywotności-jednokierunkowego zaworu tulejowego i kontrola zapobiegania wyciekom muszą być zintegrowane w całym cyklu życia obejmującym projektowanie, produkcję, instalację i konserwację. Dzięki wszechstronnemu zastosowaniu innowacji materiałowych, optymalizacji procesów i inteligentnej technologii monitorowania można osiągnąć ostateczny cel, jakim jest „zero wycieków, długa żywotność i brak konserwacji”. Wraz z rozwojem Przemysłu 4.0 konserwacja predykcyjna oparta na dużych zbiorach danych stanie się głównym nurtem, napędzając rozwój technologii zaworów jednokierunkowych w kierunku wyższej niezawodności i mniejszego zużycia energii.
